Eingebettete Systeme, die in unterschiedlichen Geräten wie Mobiltelefonen und Industrieanlagen zu finden sind, wurden speziell für die effiziente Ausführung festgelegter Aufgaben designt. Sie vereinen Hardware und Software und sind in unserem Alltag unverzichtbar geworden. In diesem Text wird ihre Architektur, die Herausforderungen, denen sie begegnen, sowie die technologischen Trends, die sie prägen, beleuchtet.
Was sind eingebettete Systeme?
Eingebettete Systeme sind Computersysteme, die meist unauffällig arbeiten, dennoch eine zentrale Rolle bei der Funktion zahlreicher Alltagsgeräte spielen. Von Mobiltelefonen, Mikrowellenöfen, Autos bis hin zu industriellen Steuerungssystemen – diese autonomen Einheiten sind zur Ausführung spezifischer Aufgaben mit herausragender Effizienz konfiguriert. Rechenkapazität, Speichervolumen, eingesetzte Software, zeitliche Begrenzungen sowie der Energieverbrauch sind entscheidende Aspekte in ihrem Design und ihrer Optimierung.
Im Gegensatz zu Desktop-PCs, Servern und anderen vergleichbaren Computereinheiten sind eingebettete Systeme fest in Produkte eingebaut und beinhalten spezifizierte Hardware sowie Software für ihre jeweiligen Funktionen.
Wie werden sie verwendet?
Die Einsatzmöglichkeiten dieser Systeme sind nahezu unbegrenzt. Von Haushaltsgeräten bis hin zu großen Rechenzentren, in Bereichen wie Luftfahrt oder Militär, sind sie essentiell für die Funktionsweise der Produkte, für die sie entwickelt wurden. Das stellt ihre Gestaltung und Entwicklung vor große Herausforderungen.

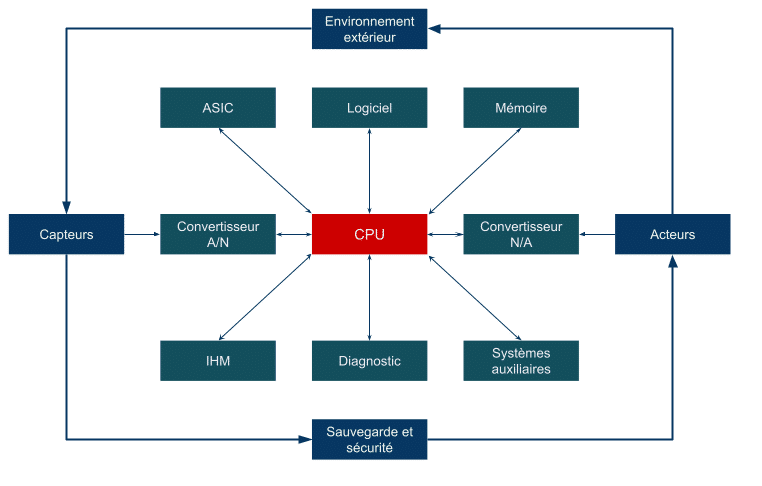

Architektur eines eingebetteten Systems
Die Architektur eingebetteter Systeme zielt darauf ab, Performance, Zuverlässigkeit und Energieeffizienz für bestimmte Aufgaben zu maximieren. Sie lässt sich folgendermaßen darstellen, kann aber je nach System variieren:
1. Der Prozessor (CPU)
Im Zentrum jedes eingebetteten Systems steht der Prozessor, dessen Wahl von den spezifischen Anwendungsfällen abhängt:
- Ein Microcontroller, der einen Prozessor, Speicher und Peripheriegeräte auf einem Chip vereint, perfekt für kostengünstige und stromsparende Anwendungen.
- Ein Microprocessor, der höhere Rechenleistungen bereitstellt, häufig genutzt für Anforderungen mit komplexen Verarbeitungsprozessen.
- Ein ASIC (Application-Specific Integrated Circuit), speziell für eine einzelne Anwendung konzipiert, liefert optimale Leistung.
2. Speicher
Er ist in verschiedene Typen unterteilt, die jeweils spezifische Aufgaben übernehmen:
- RAM, genutzt für die vorübergehende Datenlagerung.
- ROM, beinhaltet die Firmware oder grundlegende Software, die nötig ist.
- Flash-Speicher, ermöglicht das beständige Speichern von Daten.
3. Ein- und Ausgabegeräte (I/O)
Sie sind unerlässlich für die Kommunikation des eingebetteten Systems mit der Außenwelt und können enthalten:
- Sensoren, verantwortlich für das Erfassen von Umweltdaten (Temperatur, Druck, Bewegung etc.).
- Aktuatoren, die Interaktionen mit der physischen Umgebung vornehmen (Motoren, Relais, Zylinder usw.).
- Kommunikationsinterfaces, die Protokolle wie UART, SPI, I2C oder CAN für die Verbindung mit anderen Geräten oder Netzwerken nutzen.
4. Software und Betriebssystem
Die Software eingebetteter Systeme ist oft auf spezifische Anwendungen abgestimmt und umfasst die Firmware, die grundlegende Software, die die Hardware des Systems kontrolliert, und manchmal ein Real-Time Operating System (RTOS), das für die Verwaltung von Tasks in Echtzeit ausgelegt ist und sicherstellt, dass Deadlines eingehalten werden.
5. Energiemanagement
Der Energieverbrauch spielt eine entscheidende Rolle für eingebettete Systeme, besonders für mobile Geräte oder solche, die mit Batterien laufen. Dazu zählen:
- Low-Power-Modi: Senken des Stromverbrauchs, wenn das Gerät inaktiv ist.
- Spannungsregulierung: Optimierung der Energieversorgung für verschiedene Systemkomponenten.
6. Kommunikationsbusse
Die Kommunikationsbusse erlauben die Verbindung der verschiedenen Komponenten des eingebetteten Systems und unterstützen den Datenaustausch sowie Befehle zwischen dem Prozessor, dem Speicher und den Peripheriegeräten:
- Der interne Bus (z. B. Datenbus, Adressbus), der die internen Bestandteile des Microcontrollers miteinander verbindet.
- Der externe Bus (z. B. PCI, USB), der für die Kommunikation mit externen Geräten verwendet wird.
Die Herausforderungen eingebetteter Systeme
Obwohleingebettete Systeme leistungsstark und vielseitig einsetzbar sind, müssen sie in herausfordernden Umgebungen zuverlässig funktionieren und strenge Kriterien erfüllen:
Zeitliche Beschränkungen
Sie sind häufig strengen Zeitvorgaben unterworfen, insbesondere bei Echtzeitanwendungen.
Energieverbrauch
Dies ist ein entscheidender Aspekt für eingebettete Systeme, vor allem für batteriebetriebene Geräte wie mobile Devices und IoT-Geräte.
Größe und Gewicht
Sie müssen häufig kompakt und leicht sein, besonders bei mobilen und tragbaren Einsätzen.
Zuverlässigkeit und Robustheit
Eingebettete Systeme müssen zuverlällig und durchgängig funktionieren, oft unter schwierigen Bedingungen.
Kostendruck
Bei Design und Produktion von eingebetteten Systemen, insbesondere für Konsumgüter, muss unbedingt auf die Kosten geachtet werden.
Sicherheit
Der Schutz sensibler Daten vor unbefugtm Zugriff und Cyberangriffen ist äußerst wichtig, besonders in einer immer stärker vernetzten Welt.
Zusammenfassung: Aktuelle Herausforderungen und Trends
Eingebttete Systeme stehen vor wachsenden Herausforderungen, wie der Steigerung der Rechenleistung bei gleichzetiger Reduzierung des Energieverbrauchs und der Erhöhung der Sicherheit.
Mit der Integration von Artificial Intelligence, für autonomere Entscheidungen, der Entwicklung kleinerer und effizienterer Systeme sowie der Annahme des Internet of Things (IoT), ermöglichen sie erweiterte Konnektivent und verbessere Funktionen.
Die sind unversichtbar in unserem täglichen Leben und bieten innovative und effiziente Lösungen. Trotz der Herausfordungen lassen technologis Fortschritte erhoffen, diese Systeme noch machtiger, sicherer und energieffiznter zu gestalten.
