Les systèmes embarqués, présents dans des appareils variés comme les téléphones portables et les équipements industriels, sont optimisés pour des tâches spécifiques avec une grande efficacité. Combinant matériel et logiciel, ils jouent un rôle central dans notre quotidien. Ce texte examine leur architecture, les défis qu'ils affrontent et les tendances technologiques qui les façonnent.
Que sont les systèmes embarqués ?
Les systèmes embarqués sont des systèmes informatiques, souvent non visibles, qui jouent un rôle central dans le fonctionnement de nombreux appareils que nous utilisons quotidiennement. Que ce soit des téléphones portables, des fours à micro-onde, des voitures, ou encore des systèmes de contrôle industriels, ces dispositifs autonomes sont optimisés pour exécuter des tâches spécifiques avec une efficacité exceptionnelle. La puissance de calcul, l’espace mémoire, le logiciel utilisé, les contraintes temporelles et la consommation énergétique sont autant de facteurs cruciaux dans la conception et l’optimisation de ces systèmes.
Contrairement aux ordinateurs de bureau, serveurs et autres équipements informatiques similaires, les systèmes embarqués sont intégrés dans des produits et comprennent à la fois du matériel et des logiciels spécifiques à leur fonction.
Comment les utilise-t-on ?
L’amplitude de leur utilisation est quasi illimitée. Qu’il s’agisse d’appareils domestiques aux grands datacenters en passant par les domaines de l’aviation ou militaire, ils sont essentiels dans le fonctionnement du produit pour lequel ils sont destinés. C’est ce qui les rend en même temps extrêmement difficile à concevoir et à développer.
Architecture d’un système embarqué

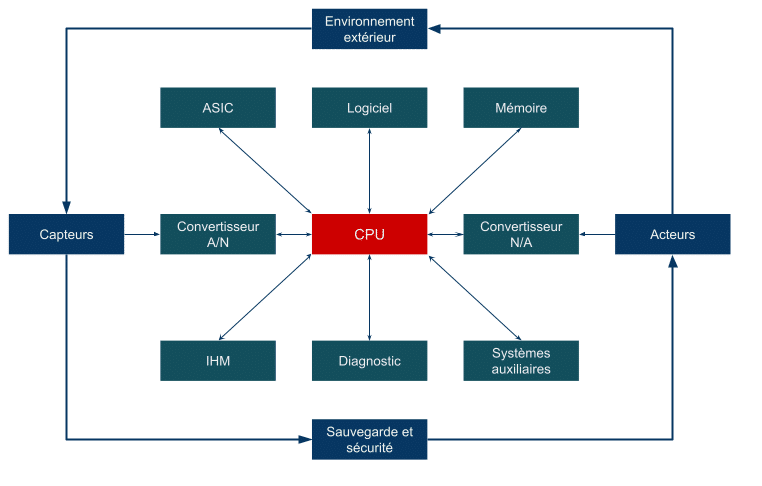

L’architecture d’un système embarqué est conçue pour optimiser les performances, la fiabilité et l’efficacité énergétique pour des tâches spécifiques. Elle est définie par le diagramme suivant, mais elle peut varier selon les systèmes :
1. Le processeur (CPU)
Le cœur de tout système embarqué est son processeur, dont le choix dépendra des cas d’usage :
- Un microcontrôleur qui intègre un processeur, de la mémoire et des périphériques sur une seule puce, idéal pour les applications à faible coût et à faible consommation.
- Un microprocesseur qui offre une puissance de calcul plus élevée, souvent utilisé pour des applications qui nécessitent un traitement complexe.
- ASIC (Application-Specific Integrated Circuit), conçu spécifiquement pour une application particulière, offrant des performances maximales.
2. Mémoire
Elle est divisée en plusieurs types, avec des rôles spécifiques :
- Mémoire RAM, utilisée pour le stockage temporaire des données.
- Mémoire ROM, qui contient le firmware ou le logiciel de base nécessaire.
- Mémoire flash, permettant le stockage non volatile de données.
3. Les périphériques d’entrée / sortie (I/O)
Ils sont essentiels pour la communication entre le système embarqué et le monde extérieur. Ils peuvent inclure :
- Des capteurs, en charge du recueillement des données environnementales (température, pression, mouvement, etc.).
- Des acteurs (ou actionneurs, ou encore actuateurs, qui interagissent avec l’environnement physique (moteurs, relais, vérins, etc.).
- Des interfaces de communication utilisant des protocoles, comme UART, SPI, I2C ou encore CAN pour communiquer avec d’autres dispositifs ou réseaux.
4. Logiciels et système d’exploitation
Le logiciel d’un système embarqué est souvent spécifique à l’application, comprenant le firmware, qui est le logiciel de bas niveau contrôlant le matériel du système) et parfois un système d’exploitation temps réel (RTOS), conçu pour gérer les tâches en temps réel, s’assurant que les délais sont respectés.
5. Gestion de l'énergie
- Modes de basse consommation : Réduction de la consommation d’énergie lorsque le système est inactif.
- Régulation de la tension : Optimisation de l’alimentation électrique pour différentes parties du système.
6. Bus de communication
- Bus interne (ex. : bus de données, bus d’adresse) qui connecte les composants internes du microcontrôleur.
- Bus externe (ex. : PCI, USB) qui permet la communication avec des dispositifs externes.
Les contraintes des systèmes embarqués
Les systèmes embarqués, bien que puissants et polyvalents, doivent fonctionner dans des environnements souvent contraignants et répondre à des exigences rigoureuses :
Contraintes temporelles
Ils doivent souvent respecter des délais stricts, surtout lorsqu’ils sont utilisés dans des applications temps réel.
Consommation d'énergie
C’est un facteur crucial pour les systèmes embarqués, surtout ceux fonctionnant sur batterie, comme les appareils portables et les dispositifs IoT.
Taille et poids
Ils doivent souvent être compacts et légers, notamment pour les applications mobiles et portables.
Fiabilité et robustesse
Les systèmes embarqués doivent fonctionner de manière fiable et continue, souvent dans des environnements difficiles.
Contraintes de coût
Le coût est un doit être pris en considération dans la conception et la production des systèmes embarqués, surtout pour les produits de grande consommation.
Sécurité
Protéger les données sensibles contre les accès non autorisés et les cyberattaques est primordial, surtout dans un monde de plus en plus connecté.
Pour conclure : les défis et les tendances actuelles
Les systèmes embarqués font face à des défis croissants tels que l’amélioration de la puissance de calcul tout en diminuant la réduction de la consommation d’énergie, et en augmentant la sécurité.
Avec l’intégration de l’intelligence artificielle, pour des décisions plus autonomes, le développement de systèmes plus petits et plus efficaces, et l’adoption de l’Internet des Objets (IoT), permettent une connectivité étendue et des fonctionnalités améliorées.
Ils sont essentiels dans notre vie quotidienne, offrant des solutions innovantes et efficaces. Malgré les défis, les avancées technologiques promettent de rendre ces systèmes encore plus performants, sécurisés et économes en énergie.
